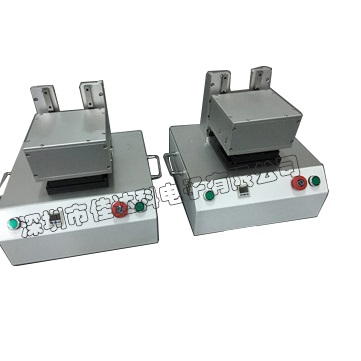

双头针测试夹具



该气动夹具被用来进行40联片耳机手控板的测量，因为测试点极小，线路板轻薄，为防止夹具压合造成被测板应力形变，采用双头针测试针盘，PCB测试针转接板，这样即可以保证测试点定位准确，又能有效降低测试电路阻抗，测试针虽然很多，但压力较轻，同时接触良好，测试产品被针盘压合后，Strain Gage检测数据良好，该夹具上部为铝合金板制作的隔音罩，可对被测产品进行音频性能检测。
