CT-MSB2501



一、产品介绍：

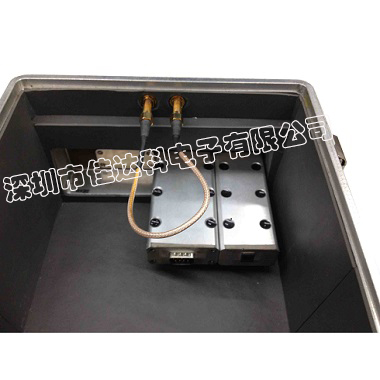

CT-MSB2501是一款手动屏蔽箱，适用于无线网卡，蓝牙、手机等无线通讯设备的检测。结构牢固，安全。其操作简单省力。是目前最为经济且实用的屏蔽测试箱。

二、主要功能及适用范围：
该屏蔽箱适用于无线通讯测试、
EMI测试、
耦合测试、（耦合天线另配）
RF功能测试。



三、结构性能指标：

工作频率	0.4GHz-1GHz
屏蔽效果	0.4GHz-1GHz≧70dB
工作尺寸	(L) 180x(W)320 x(H)100mm±5mm
箱体尺寸	(L)230x(W)385 x(H)140mm±5mm
外观尺寸	(L) 270x(W430) x(H)160 mm±5mm
材质	铸铝
净重	11KG
外观颜色	本色

四、滤波接口规格配置选型：

接口编号	N-SMA	SMA-SMA	USB2.0	RJ45	DB9	DB25	DC	客户勾选
0	0	4	2	1	1	0	1	□
1	0	8	4	0	0	0	0	□
2	0	8	2	2	1	0	1	□



接口名称	接口规格参数
N-SMA	特性电阻50Ω，频率范围0～6GHz
SMA-SMA	特性电阻50Ω，频率范围0～6GHz
USB2.0	标准2.0数据传输，480Mbps/1.8A
RJ45	标准1000M网口数据传输/500mA
DB9	标准串口传输，耐压直流0-100V/1.6A
DB25	标准串口传输，耐压直流0-100V/1.6A
