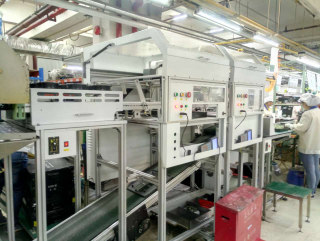

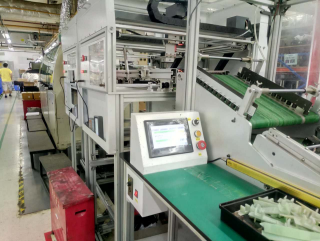

波峰炉后自动拆板机（CT-ZD1503）





该设备为客户专门开发的，应用于电路板组装生产线的自动化在线设备，其主要完成波峰焊炉后，电路板与过炉夹具的分拆工作，可实现缓冲冷却；自动抓取元件上的压块；自动剪元件脚；自动松解过炉夹具压扣；自动抓取电路板实现产品与夹具的分离；电路板被自动送入后续工位；过炉夹具被自动返回炉前待用。整个生产过程实现完全无人化，生产过程完全自动化。
该设备自动化程度高，采用多路气动及步进驱动。具有三套四轴运动控制系统及多套可调速传动控制，配合气动动作部件，可实现在线生产，同时实现多个动作，高速运转，该设备拥有强大的数据库，安装有条码自动扫描识别系统，可实现混板IN-LINE，支持不同产品的混合生产，该设备通过条码扫描，自动调用不同的运动程序，可完全应对杂乱的非顺序排列的过炉夹具及电路板，差别实现全部的工作要求，是一套高智能化的自动化生产设备，该设备运行稳定可靠，速度快，可为客户成倍提高生产效率，节约人工成本。

风冷缓冲工位		自动取压块工位		自动化剪插件脚
自动松压扣工位		从夹具内抓取产品		机板分离机构
