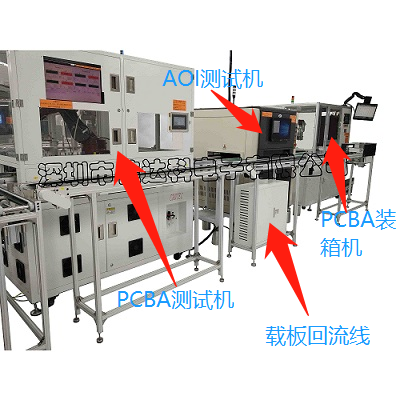

产品展示 PCBA自动测试线体是由一台PCBA测试机，一台AOI测试机，一台PCBA分拣装箱机,一台测试载板回流线体组成（上图所示）；
载板安装完PCBA板后，按下启动键，载具栽着PCBA板进入PCBA板测试机内，进行电性测试&功能测试，测试完成后载板自动流到下一站AOI检测，AOI检测完成后会自动流入到PCBA板自动装箱机内，进行PCBA板的分拣装箱，装箱后的空载具自动流出，由回流线带动，带回到PCBA板测试载板进入处，等待二次安装PCBA板，整个测试过程完全自动化
机台外形尺寸：7300*2060*1880mm（长*宽*高）
测试速度：每小时1200pcs
PCBA测试机测试的结果，AOI测试机测试的结果，PCBA板装箱机装箱的信息完全共享，使得测试机测试出来的fall板和pass板可以分开装箱，AOI测试机测试的fall板和pass板同样分开装箱，两台测试机共同测试的pass板装在同一个良品箱内，两台机测试的fall板分开放，良品箱具有自动换箱功能
该机台为客户研发定制而成，机台采用多台机械臂，伺服驱动，电脑等，保证了机台作业时的高效，机台高效稳定的作业，为客户提高了品质，降低了成本
PCBA测试机：
PCBA板测试机测试部分采用了1台6轴机械臂，四台电脑主机，一台电脑显示器
传送部分采用了800*480的高清彩色触摸屏+PLC+8台步进电机做控制
AOI测试机：
AOI测试机采用了电脑+私服驱动+工业双面相机
传送部分采用私服驱动+链条
PCBA板装箱机：
PCBA板装箱机采用了1台6轴机械臂，3轴定位机构
装板机构组成，五个漏斗组成
传送部分由1台800*480的高清彩色触摸屏+PLC+8台步进电机做控制
装箱机装满的箱每3个为一组，自动更换
